زاویه شکست خودرو (Breakover Angle) چیست؟

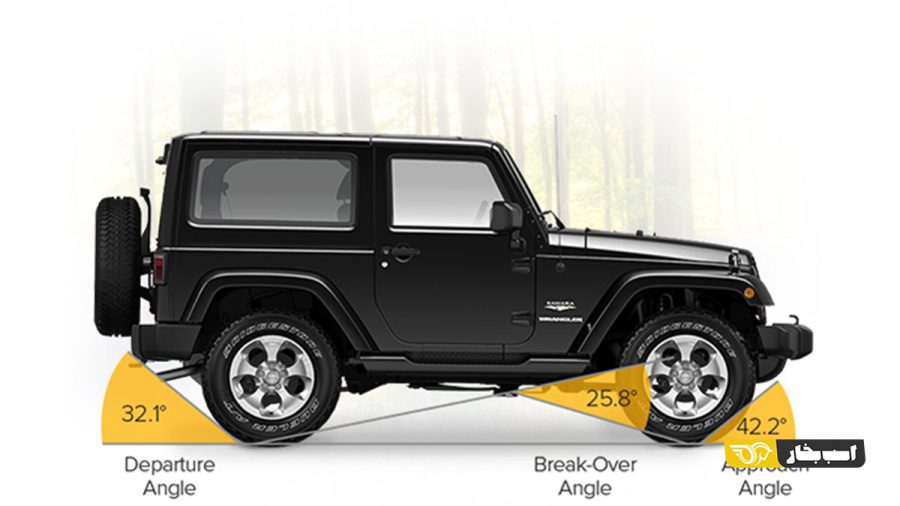

زاویه شکست یا Breakover نیز علاوه بر زاویه ورود و خروج ، یکی از پارامتر های طراحی خودرو هاست که تاثیر مقدار آن بیشتر در میزان بیراهه نوردی یا قابلیت آفرودی خودرو است. بنابراین برای طراحی خودرو های آفرودی باید مقدار این سه زاویه مد نظر قرار گرفته شود.

برای طراحی خودرو های آفرودی پارامتر های زیادی مد نظر قرار می گیرد تا در نهایت خودروی تولید شده بتواند قابلیت های آفرودی خوبی را از خود به نمایش بگذارد و امکان عبور از مسیر های مختلف و ناهموار را داشته باشد.

در طراحی این مدل خودرو ها پارامتر هایی مانند توان و گشتاور تولیدی موتور و آن چه به سر چرخ های می رسد اهمیت زیادی دارد ، زیرا این دو ویژگی می تواند در شیب روی ها ، عبور از مسیر های شنی ، عبور از گل و لای و … به خودرو کمک کند و قابلیت این را دارند تا خودرو را از آن مسیر ها بگذرانند.

از طرفی دیگر ویژگی های طراحی بدنه و سایز و ابعاد مختلف خودرو نیز از مهم ترین بخش های طراحی خودرو های آفرودی است تا با توجه به آن ها خودرو بتواند از مسیر هایی با ناهمواری های زیاد به راحتی عبود کند و یا در مسیر های سنگلاخ ، زیر خودرو آسیب نبیند. برای این بخش از طراحی به فاصله محوری ( Wheel Base ) ، عرض ، طول ، ارتفاع از زمین ، زاویه ورود ، زاویه خروج و زاویه شکست خودرو اهمیت زیادی داده می شود. در این متن زاویه شکست یا Breakover Angle مورد بررسی قرار می گیرد و ویژگی های مهم آن گفته می شود.

زاویه ورود و خروج خودرو چیست؟

زاویه شکست یا Breakover Angle چیست؟

زاویه شکست یا Breakover Angle هر خودرو برابر است با مکمل بیشترین زاویه ای از رأس یک قله که خودرو می تواند از آن عبور کند درحالی که چرخ های جلو و عقب آن با زمین در تماس باشند و ارتباط آن ها با سطح زمین که شیب دار نیز هست ، قطع نشود.

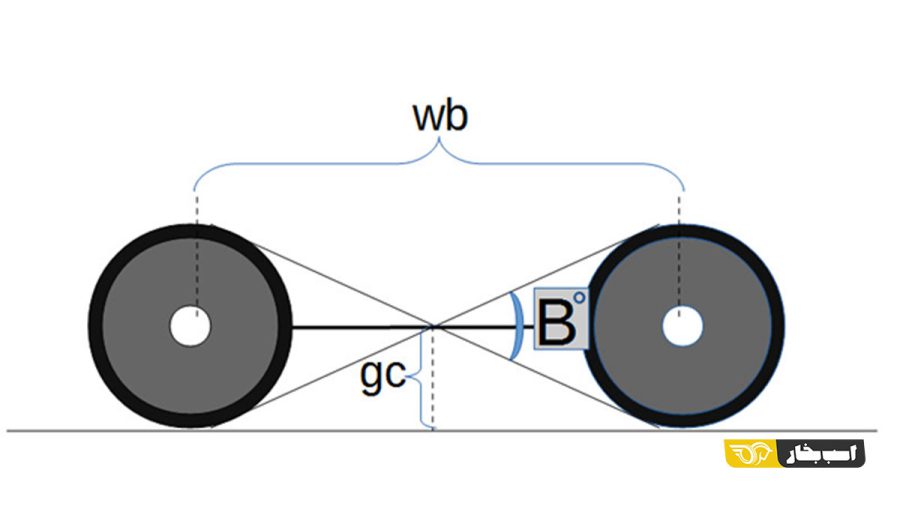

به عبارتی دیگر در صورتی که از وسط فاصله بین محور های جلو و عقب ( فاصله محوری یا Wheel Base ) به سمت دو محور جلو و عقب دو خط رسم شود ، آن دو خط با هم زاویه ای می سازند و مکمل زاویه مذکور زاویه شکست یا Breakover Angle نام دارد ( مکمل یک زاویه برابر است با ۱۸۰ منهای آن زاویه ).

زاویه شکست یا Breakover Angle به چه پارامتر هایی بستگی دارد؟

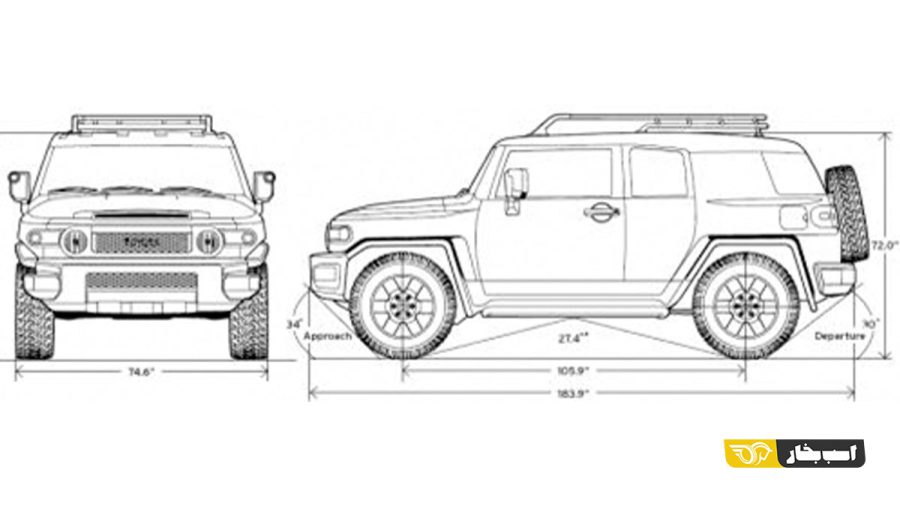

دو پارامتر اصلی ای که زاویه شکست را به خود منحصر می کنند ، فاصله محوری ( wb or Wheel Base ) و ارتفاع از سطح زمین ( gc or Ground Clearance ) اند. همان طور که می دانید فاصله محوری همان فاصله ای است که دو محور جلو و عقب از هم دیگر دارند و ارتفاع از سطح زمین همان ارتفاعی است که پایین ترین قسمت اتاق خودرو در بین دو محور ، از سطح زمین دارد. از این رو تغییراتی در سیستم تعلیق ( Suspension System ) و سایز تایر می تواند در ارتفاع از سطح زمین خودرو تاثیر گذار باشد و زاویه شکست خودرو را افزایش دهد.

با این وجود هر چه ارتفاع از سطح زمین بیشتر باشد ، زاویه شکست بیشتر می شود و از طرفی هر چه فاصله محوری بیشتر باشد ، زاویه شکست کمتر می شود. بنابراین تاثیر این دو پارامتر بر روی زاویه شکست معکوس است.

زاویه شکست یا Breakover Angle چگونه محاسبه می شود؟

برای محاسبه این زاویه تنها نیاز است تا همان دو پارامتر فاصله از سطح زمین و فاصله محوری را داشته باشیم. سپس با قرار دادن آن در فرمول زیر ، زاویه شکست خودرو محاسبه می شود.

 Breakover angle° = ۲ * tan-1 (  ( 2 *  فاصله از سطح زمین) /  فاصله محوری)
